Solution
解決方案
產品介紹

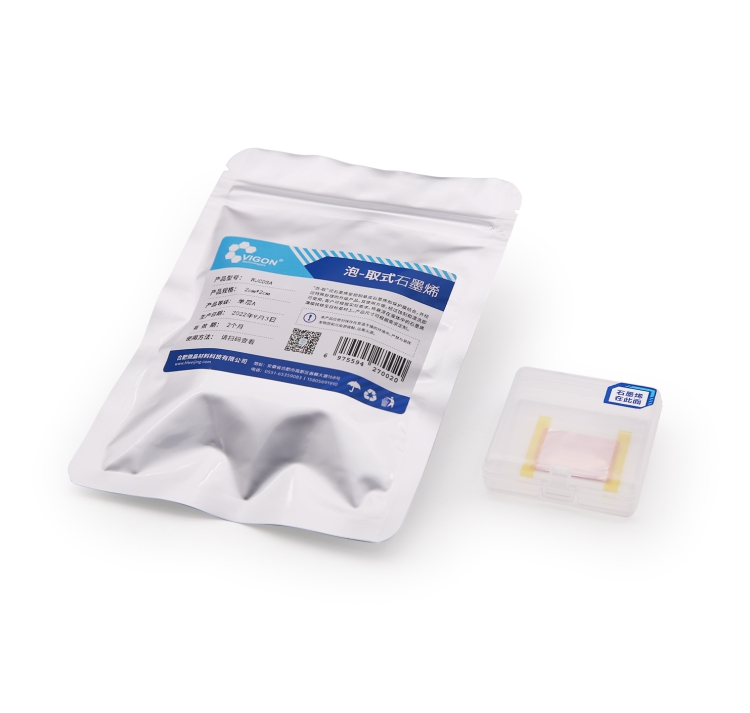

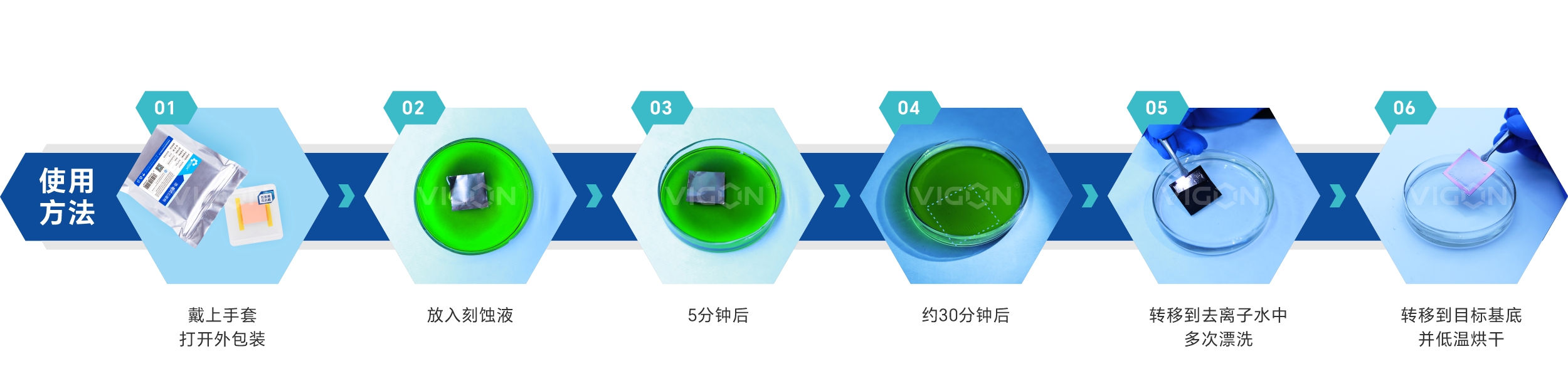

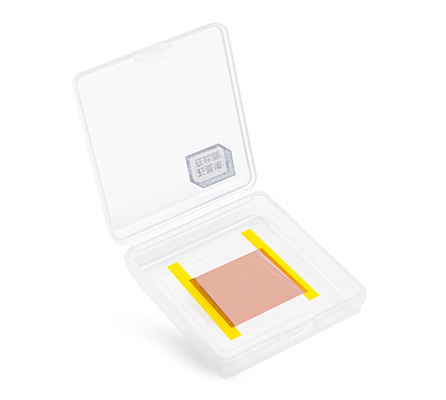

“泡-取”式石墨烯(WJCDS/F)是在銅基底石墨烯上旋涂一層保護膜，再經過潔凈處理制備而得。本產品使用方便，可以直接將其放入銅刻蝕液里刻蝕(刻蝕液可以為過硫酸銨溶液、氯化鐵溶液、硫酸銅鹽酸的水溶液等)，再轉移到去離子水中，將刻蝕液漂洗后即可使用。由于在制備本產品時已經做過潔凈處理，由本產品制備的石墨烯潔凈度較高，客戶可在刻蝕液里“泡”出石墨烯，根據自己的需求很方便的轉移到需要的地方。
產品特點

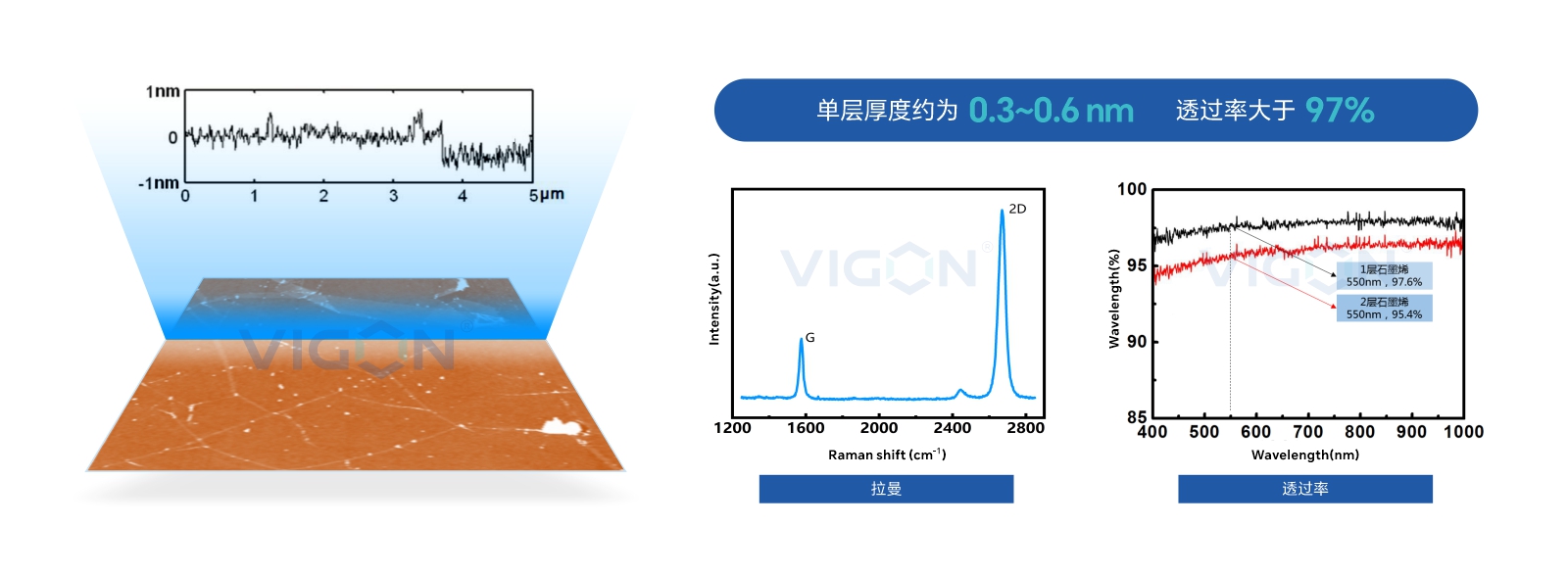

納米級：石墨烯單層厚度約為0.3~0.6 nm
高透過率：石墨烯單層透過率大于97%

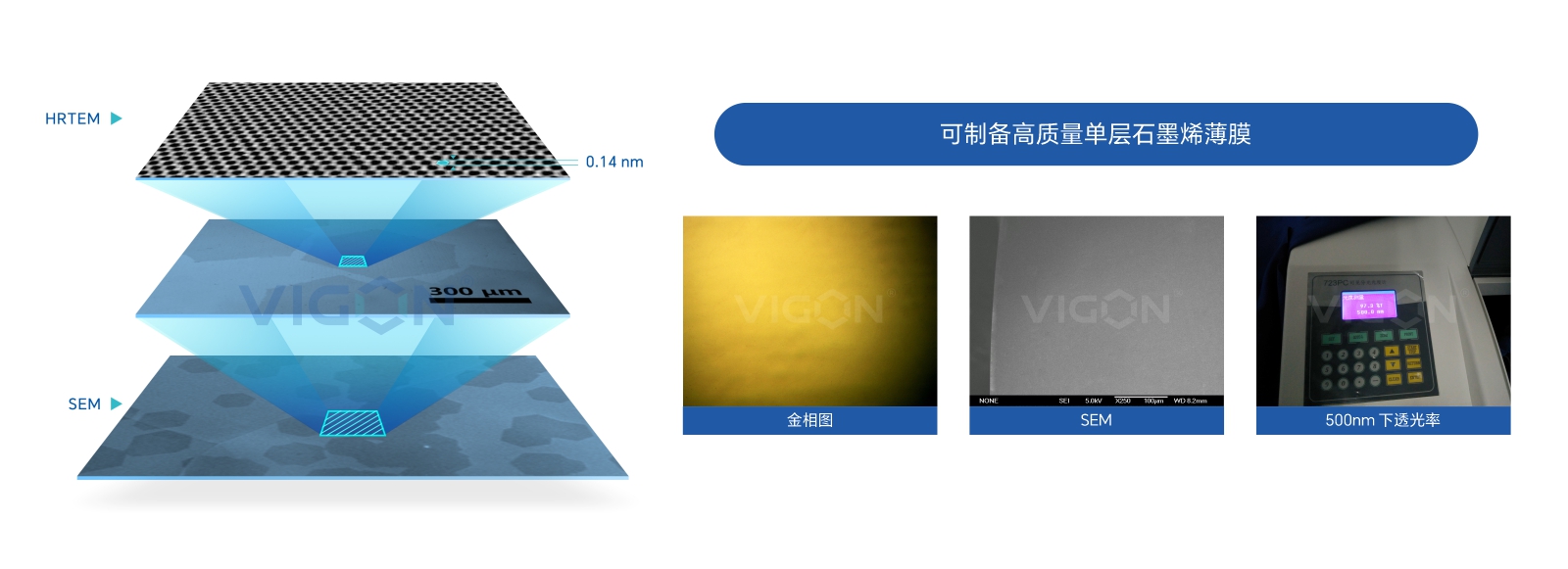

高品質：具有較高的純度和結晶度
良好的電學性能：載流子遷移率高，電阻率小
化學穩定性好：在常溫下表現出良好的穩定性
機械強度高：具有較好的柔韌性和耐受力
產品參數
| “泡-取”式單層石墨烯薄膜 | ||||
| 序號 | 產品編號 | 規格 | 等級 | 方阻/Ω/口 |
| 01 | WJCDSA1 | 1cmx1cm | A | 300-600 |
| 02 | WJCDSA2 | 2cmx2cm | A | 300-600 |
| 03 | WJCDSA3 | 5cmx5cm | A | 300-600 |
| 04 | WJCDSA4 | 5cmx10cm | A | 300-600 |
| 05 | WJCDSA5 | 10cmx10cm | A | 300-600 |
| 06 | WJCDSB1 | 1cmx1cm | B | 700-1500 |
| 07 | WJCDSB2 | 2cmx2cm | B | 700-1500 |
| 08 | WJCDSB3 | 5cmx5cm | B | 700-1500 |
| 09 | WJCDSB4 | 5cmx10cm | B | 700-1500 |
| 10 | WJCDSB5 | 10cmx10cm | B | 700-1500 |
備注：A級單層覆蓋率大于97%尺寸可根據要求定制 B級單層覆蓋率大于85%尺寸可根據要求定制
| “泡-取”式少層石墨烯 | ||||
| 序號 | 產品編號 | 規格 | 等級 | 方阻/Ω/口 |
| 01 | WJCDF1 | 1cmx1cm | / | 500-1200 |
| 02 | WJCDF2 | 2cmx2cm | / | 500-1200 |
| 03 | WJCDF3 | 5cmx5cm | / | 500-1200 |
| 04 | WJCDF4 | 5cmx10cm | / | 500-1200 |
| 05 | WJCDF5 | 10cmx10cm | / | 500-1200 |
備注：可提供原始拉曼數據 尺寸可根據要求定制
應用領域：
電子器件：如場效應晶體管、電容器等
光學器件：透明導電薄膜、觸摸屏等
傳感器：化學傳感器、生物傳感器等
能源領域：如太陽能電池、超級電容器等
復合材料：與其他材料復合，提升性能
存貯說明：本產品應密封保存在室溫干燥的環境中，嚴禁與易揮發物質和污染源接觸，遠離火源。
